一 森BIM插件介绍

森BIM插件是一个能快速将BIM转换为轻量化、结构化TJS场景文件的3D模型插件。

森BIM四大亮点

1.BIM模型轻量化

通过合并、减面等手段完成模型轻量化，提供1-15级模型精度选项，用户按需输出不同精度模型。

2.园区建筑智能处理

通过算法实现对于园区、建筑、楼层和房间的自动化处理，高效生成符合物联网管理需求的空间结构。

3.构件、孪生体快速转换

一键实现构件转换为孪生体，设计和运维阶段无缝衔接，降低信息的损耗，提升运维效率。

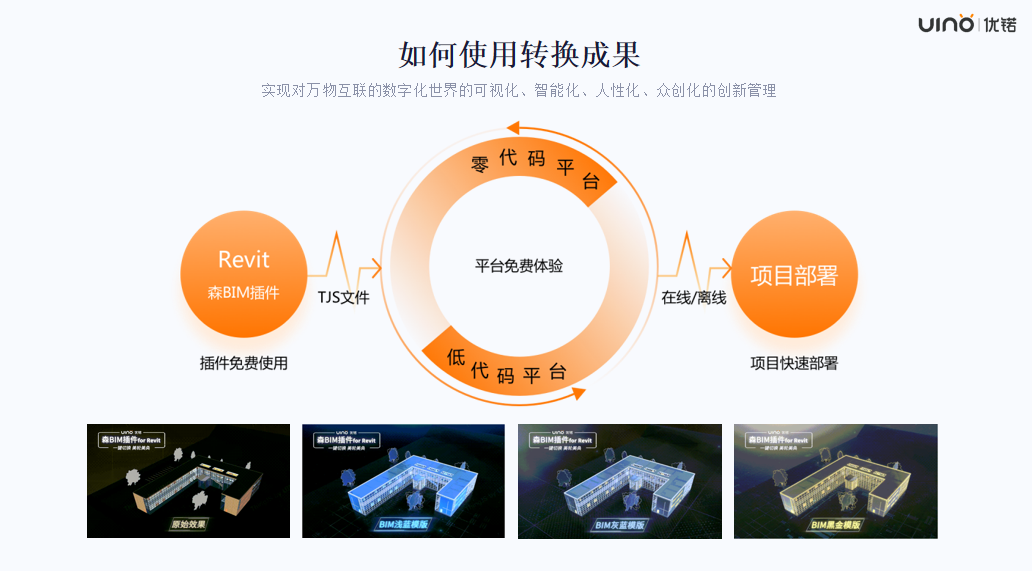

4.无缝对接ThingJS/ThingJS-X，套用模板效果UP

生成的TJS场景文件可无缝导入到ThingJS/ThingJS-X平台中使用。并且，通过森BIM插件转换后的场景资源进入到ThingJS/ThingJS-X后，可以通过效果模版的能力加持使原本单调的BIM场景更加炫酷，同时还提供多套专门适配BIM转换后场景的效果模板以便快速配置使用。

二 森BIM输出设置方法

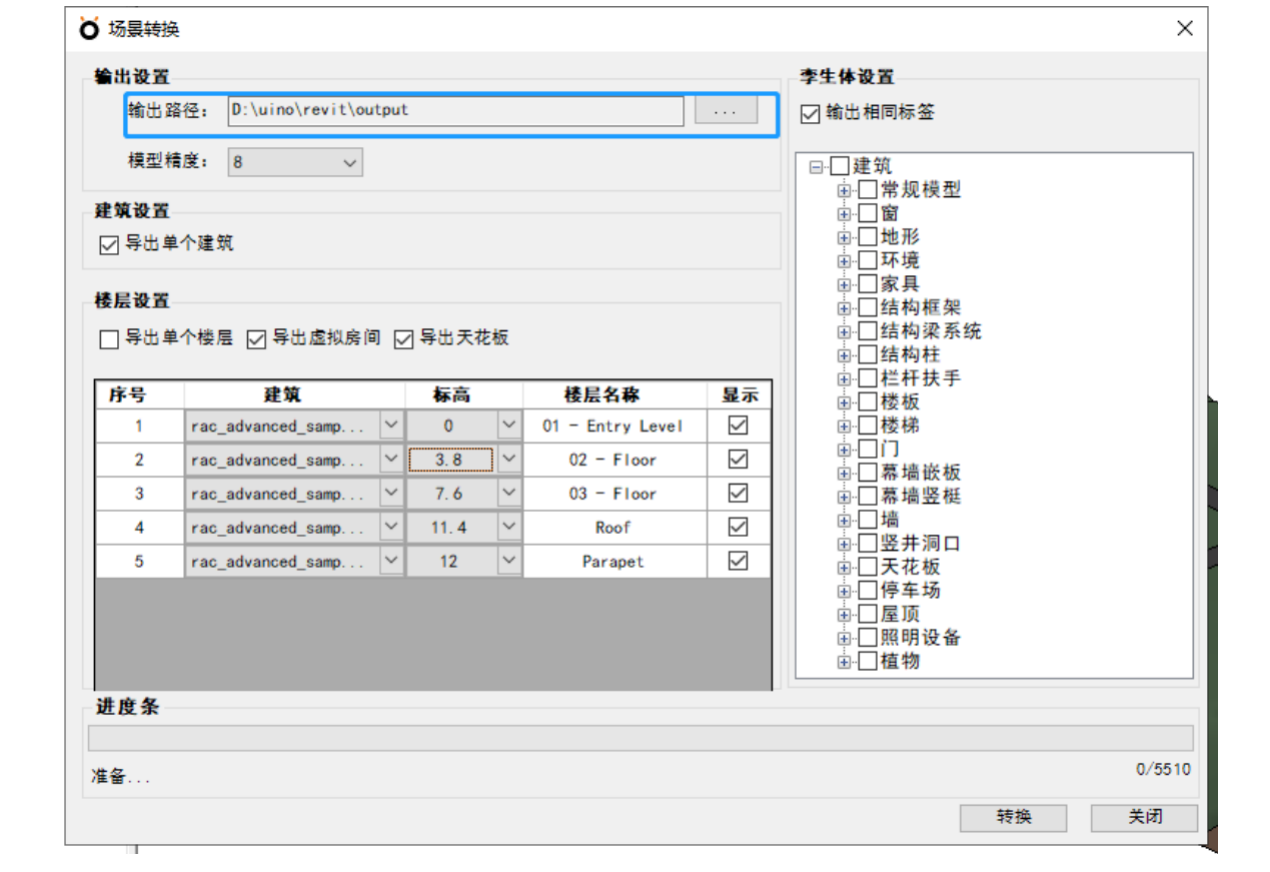

1.输出路径设置

默认使用路径 D:\uino\revit\output。

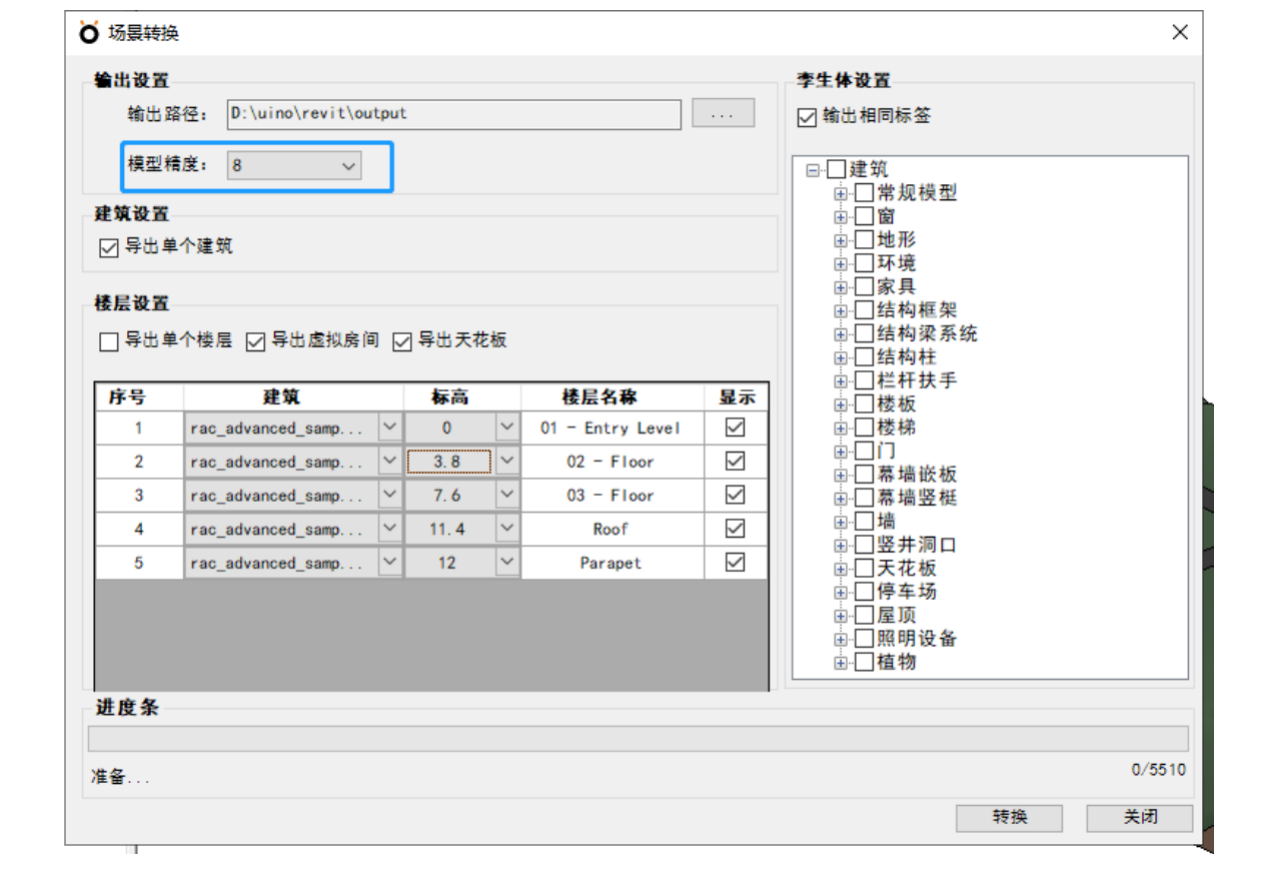

2.输出精度设置

通过下拉框模型精度，设置LOD级别。数值越大，精度越高，默认使用精度8，可以使导出的模型轻量化（减面操作）。

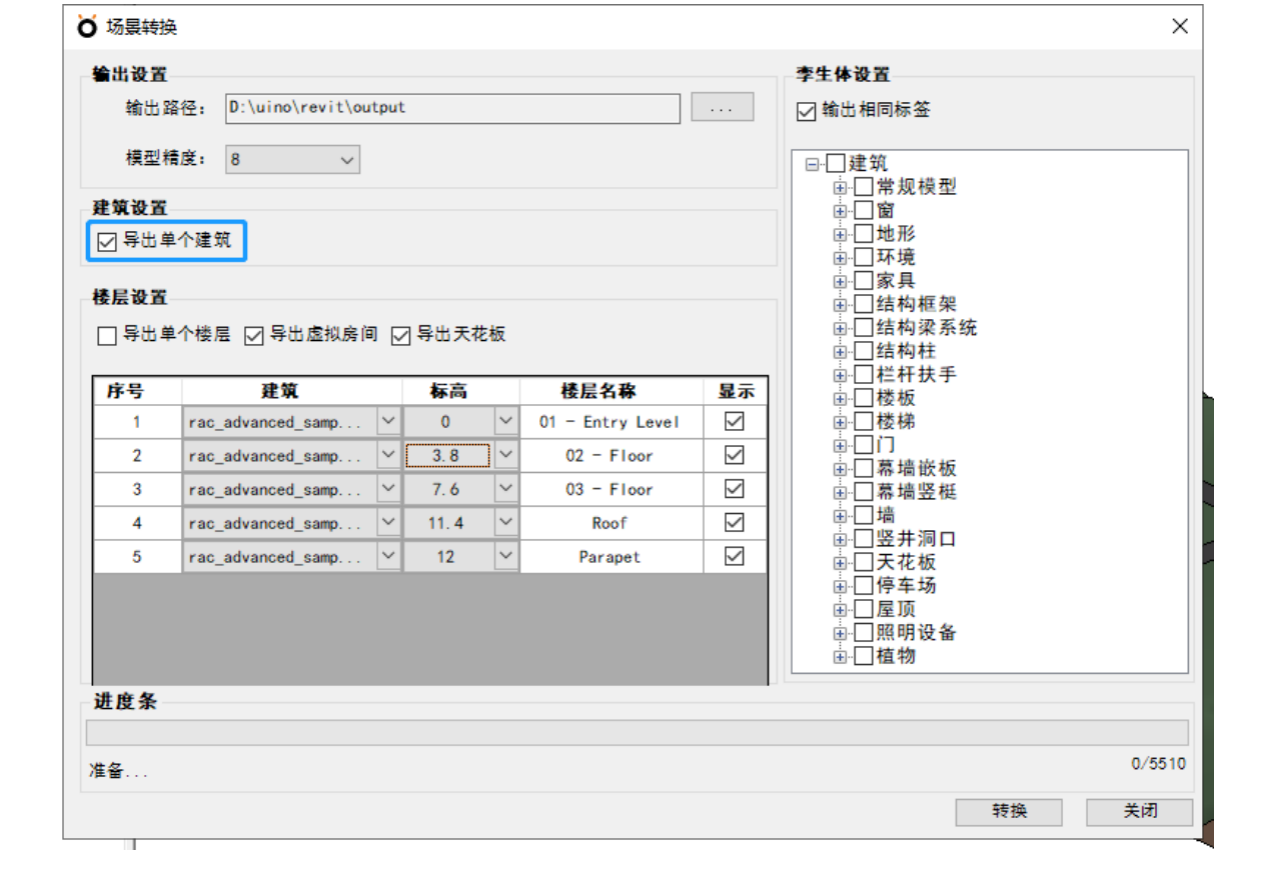

3.输出建筑设置

勾选复选框导出单个建筑，总装文件和链接文件都属于一个建筑模型，勾选单个建筑，表格里面的所有建筑名称统一的变成与首行相同的建筑名称。否则，会按照不同的文件名称导出多个建筑。

4.输出建筑层级设置

导出建筑层级结构默认是与原文件中标高对应的。

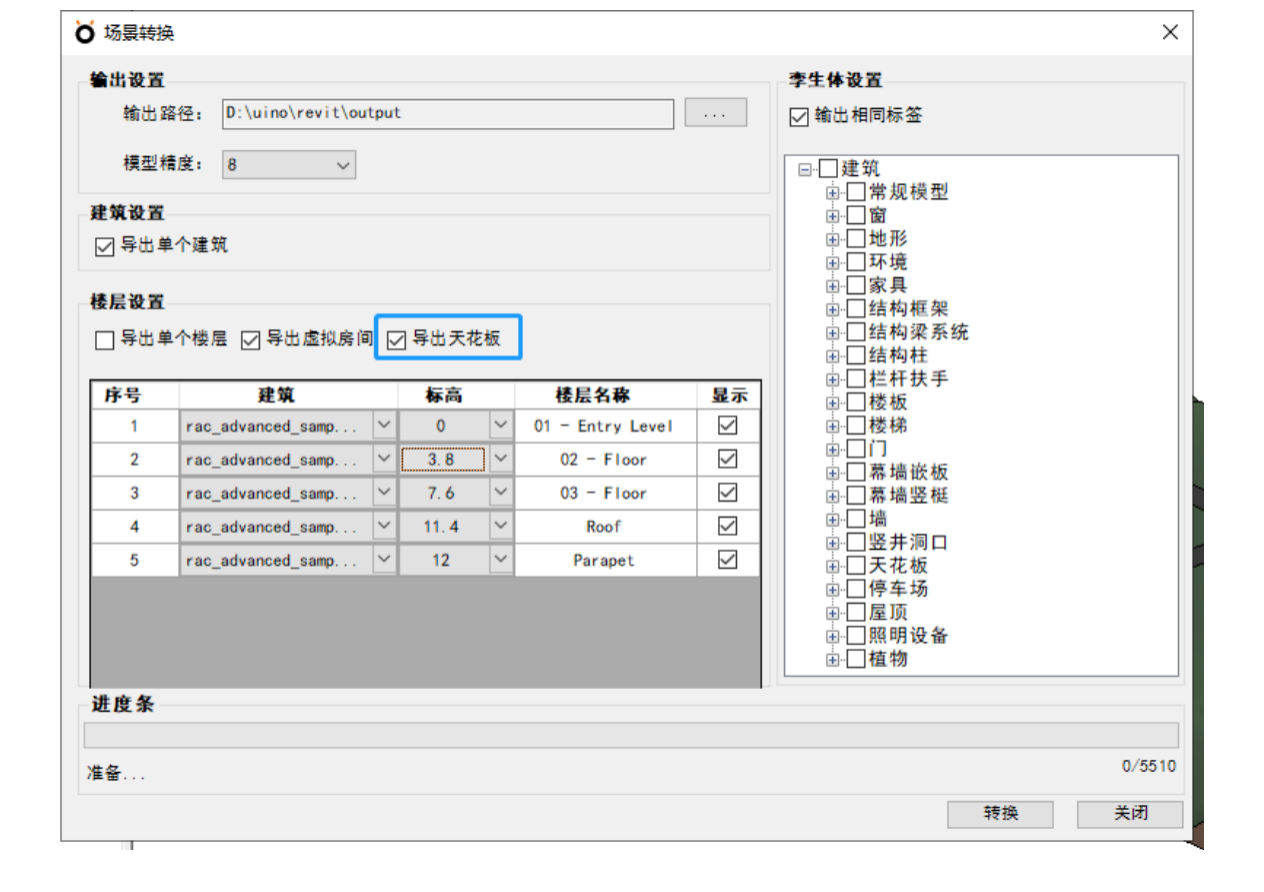

1）导出天花板设置
勾选复选框导出天花板，导出原文件中天花板相关模型。

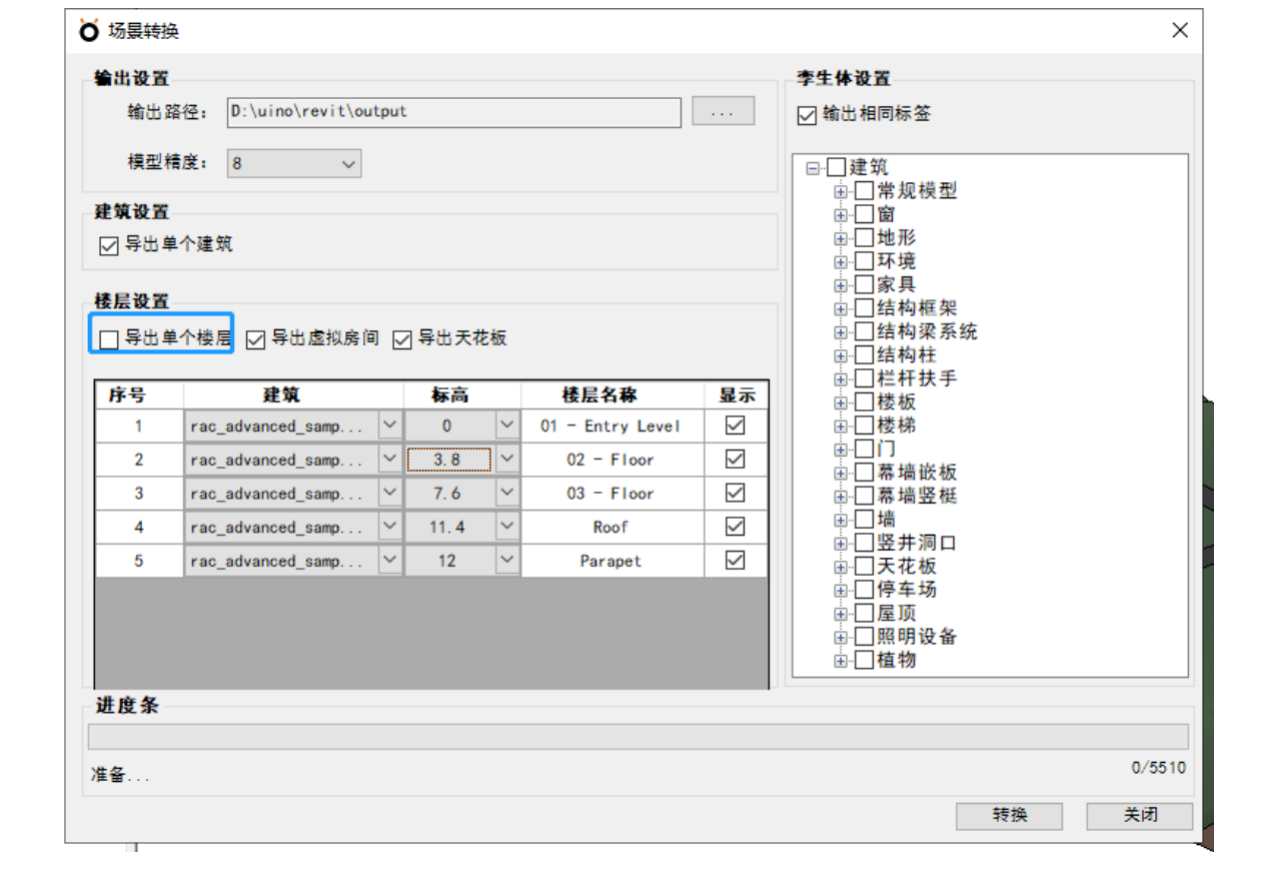

2）导出单个楼层设置

勾选复选框导出单个楼层，将原文件中所有标高模型导出成一层建筑。

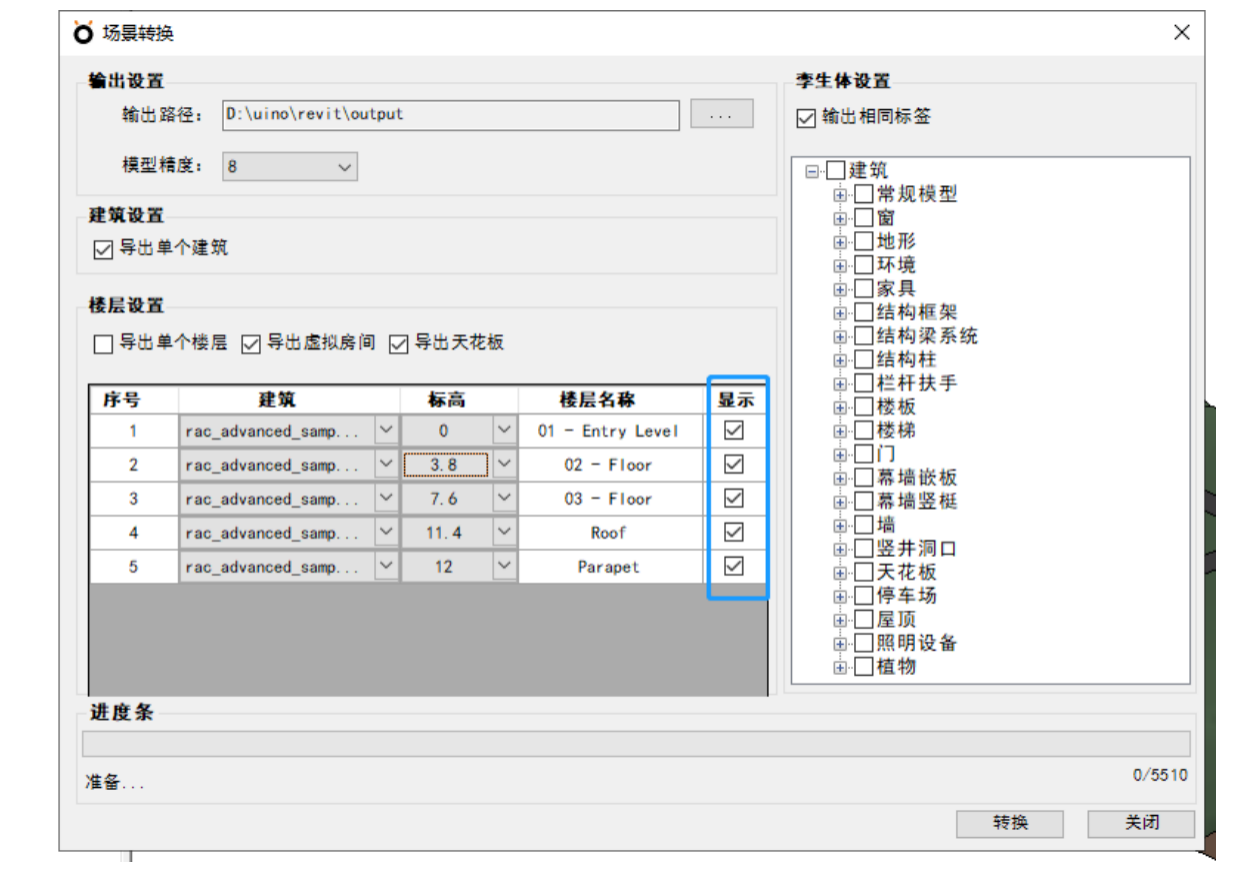

3）导出指定标高设置

勾选显示，决定是否导出该标高相关模型。

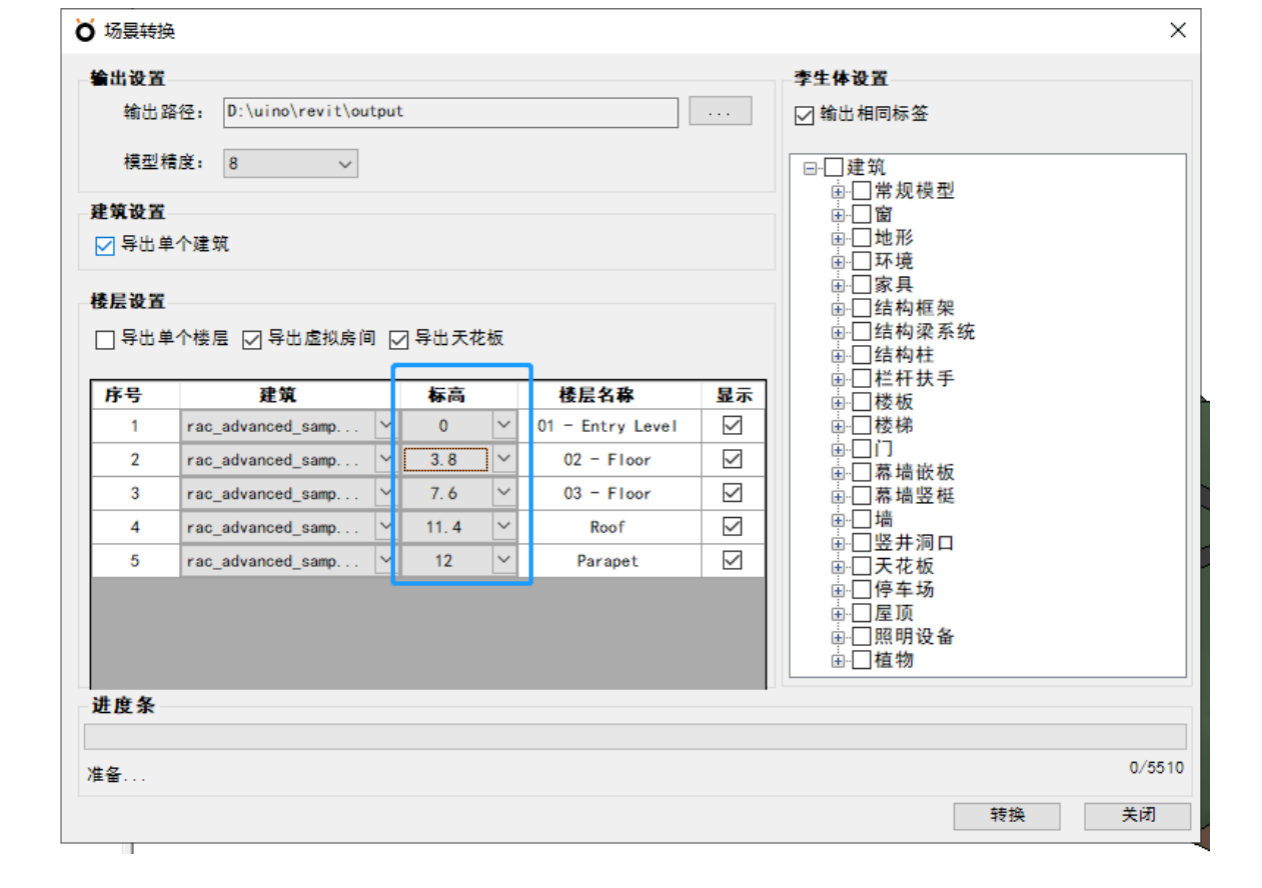

4）修改标高对应的导出层级

修改表格中下拉框标高，使不同标高的模型对应到输出建筑的同一层级。

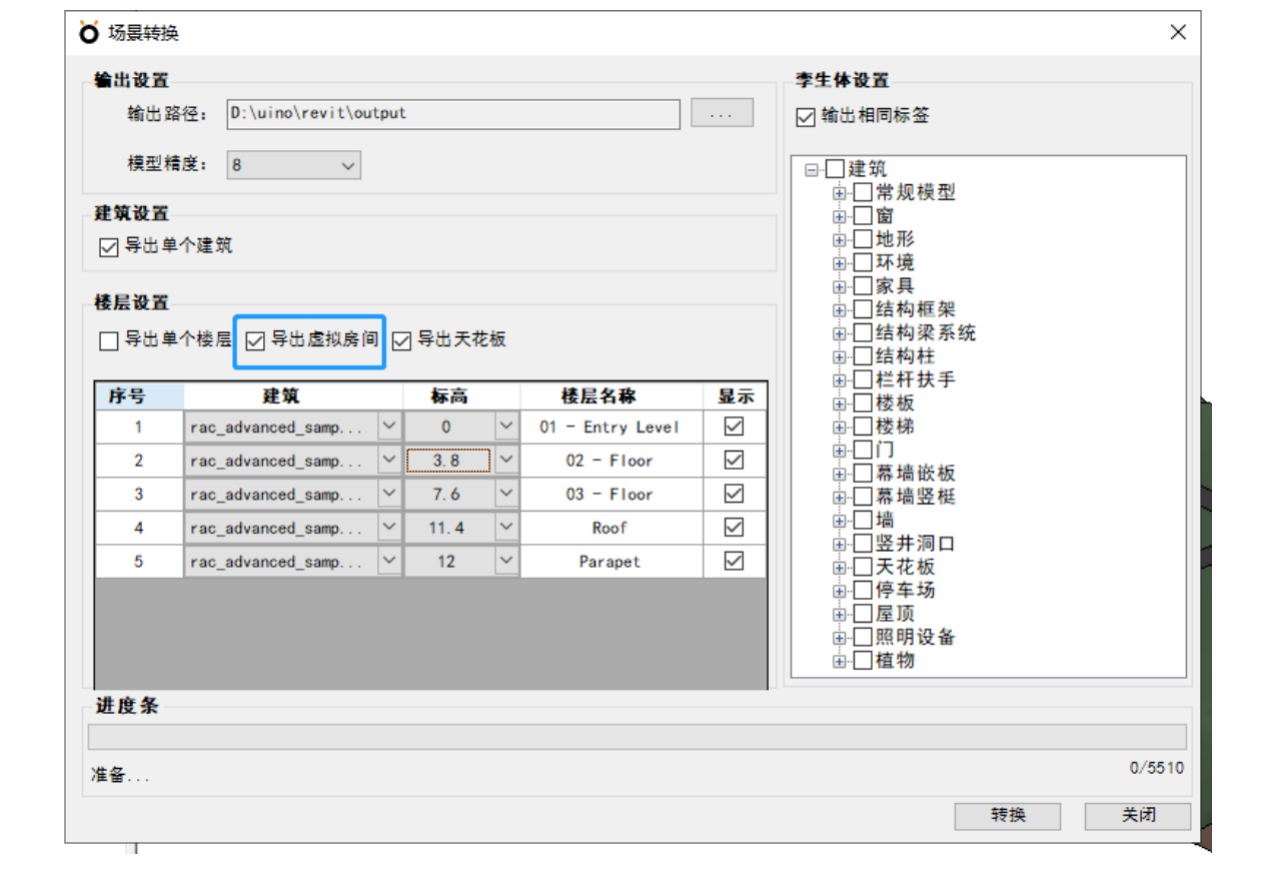

5）导出房间设置

勾选导出虚拟房间，如果导出层级中含有地板的话，则在该层生成一个虚拟房间，覆盖整个楼层。
否则，按照使用插件辅助工具中分割房间功能后生成的对应房间导出。

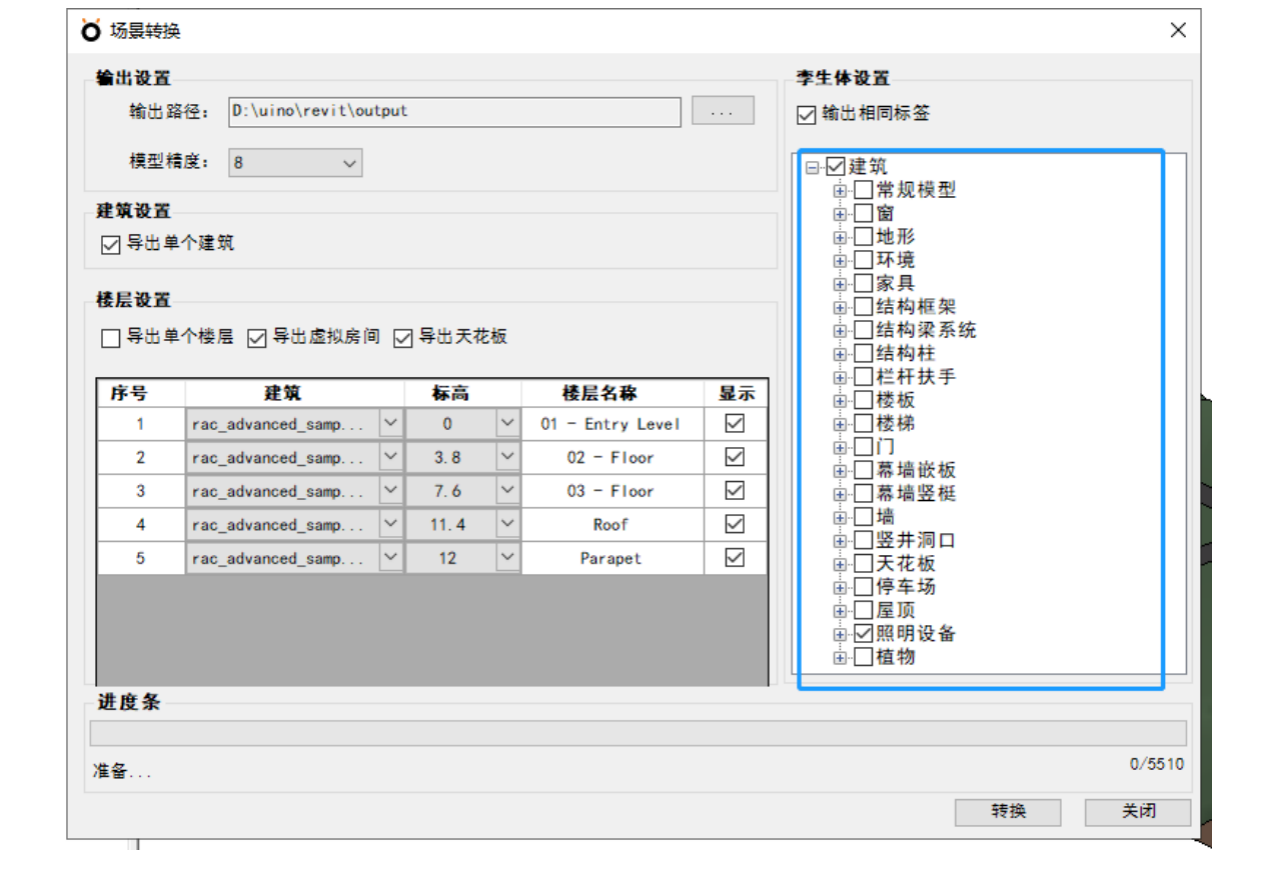

5.输出孪生体设置

指定输出为孪生体的族，通过勾选树状控件族中的族类型，来决定是否将相应的构件转换为孪生体。

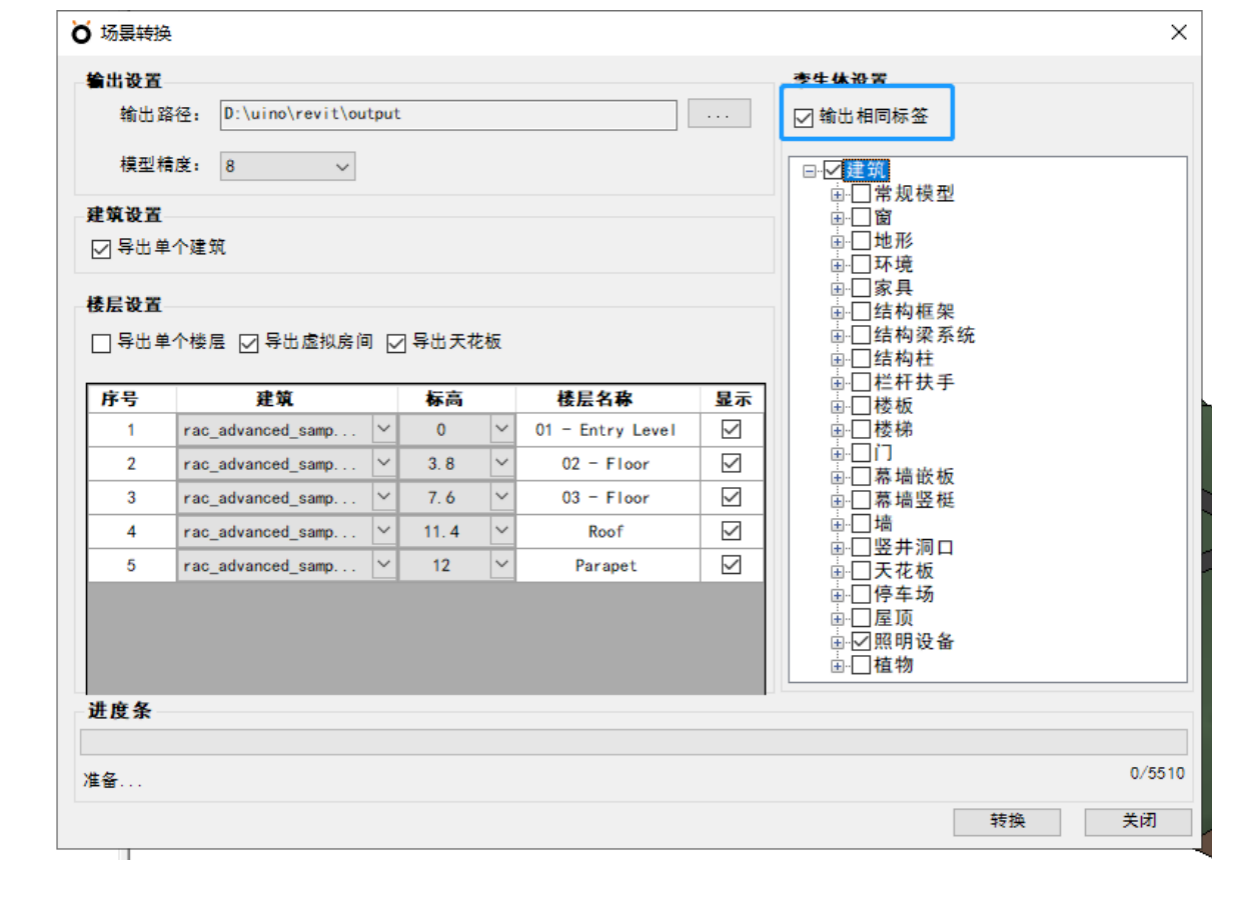

6.皮肤标签设置

勾选复选框输出相同标签，导出的所有类型的孪生体使用同一皮肤标签，否则，使用各自族类型名称作为皮肤标签。
